WD5032產品介紹
芯片描述
WD5032是一款集成多個USB專用充電協議的高效、單片同步降壓DC/DC轉換器。
降壓轉換器能夠在8.5V至32V的輸入電壓范圍內提供高達3.1A 的連續負載，并具
有出色的線路和負載調節率。
WD5032集成的USB專用充電協議，符合最流行的快速充電協議QC2.0./3.0、
FCP和 AFC等。它還支持AppleiPhone、BC1.2或YD/T 1591兼容設備自動檢測功
能可自動識別連接到USB端口的手持設備，并自動調整輸出電壓。
WD5032具有全面的保護功能，包括打嗝電流限制、輸入過壓保護和溫度調節功能。
芯片特征：
寬VIN范圍:8.5V至32V3.1A連續輸出電流
效率高達93%cC/CV模式控制100%最大占空比
默認5.1V固定輸出電壓+/一2%輸出電壓精度內環補償
集成45/21 m高/低側RDS(ON)輕負載下的突發模式操作USB專用充電
支持高通快充2.0/3.0支持FCP/AFC
支持USB DCP在D+/ D-上施加2.7V符合BC1.2、YD/T 1591-2009采用SOP8封裝
應用范圍：
墻壁適配器，智能手機車載充電器
平板電腦、上網本分布式電力系統

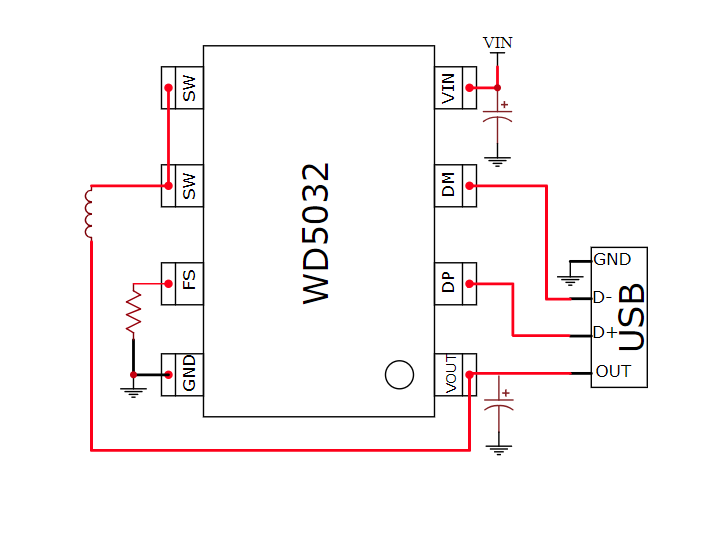

典型應用電路：
